ЗУБ КОЖУХ ТЕРМО

ТРАНШЕЙНАЯ И БЕСТРАНШЕЙНАЯ ПРОКЛАДКА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОКРЫТИЯ

ГАРАНТИРОВАННАЯ ЗАЩИТА ТЕПЛОИЗОЛЯЦИИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОКРЫТИЯ

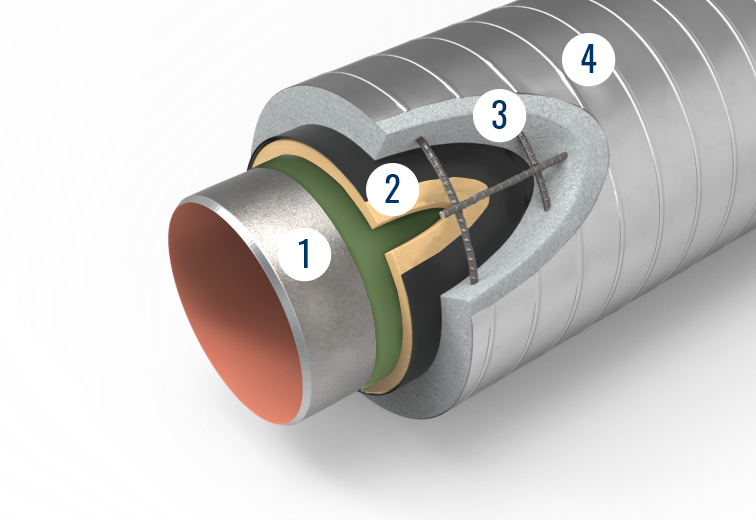

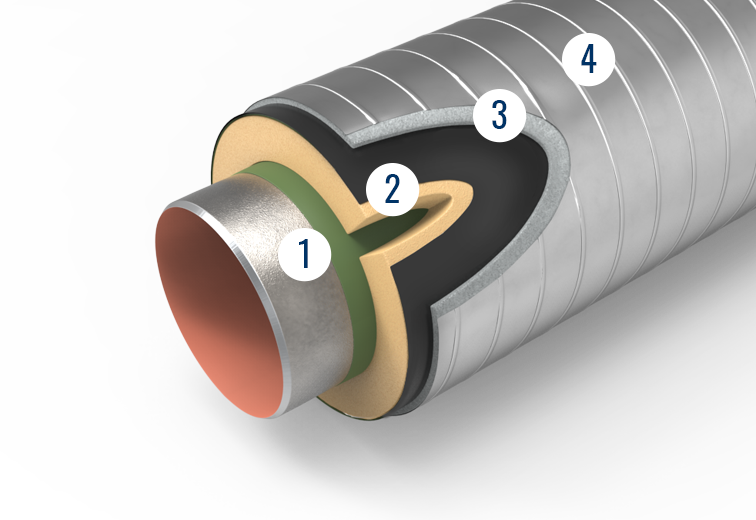

ОПИСАНИЕ КОНСТРУКЦИИ

Многослойная конструкция «труба в трубе»: на трубу наносится теплоизолирующее ППУ покрытие, далее по коаксиальной схеме устанавливаются арматурный каркас и стальная оцинкованная оболочка. В межтрубное пространство закачивается цементно-песчано-полимерная смесь с фиброй.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмер труб:	от Ду 100 мм
	до Ду 1000 мм
ППУ покрытие:	от 50 мм
	до 200 мм
Бетонное покрытие	от 20 мм
	до 200 мм
Прочность на сжатие	40 МПа
Прочность на удар	5 кДж
Прочность на сдвиг	0.6 МПа

ЗАЩИТА СТЫКОВЫХ СОЕДИНЕНИЙ

Железобетонные кольца

Полиуретановый компаунд

Защитные сегменты ЗУБ-Р-СК

ПРОБЛЕМАТИКА

Требования Ростехнадзора по устройству футляров в местах пересечения промысловых трубопроводов с реками

п.891 «Участки подземных промысловых трубопроводов в местах пересечения рек, автомобильных, железных дорог должны быть уложены в защитные футляры из стальных или железобетонных труб».

РИСКИ ТРАДИЦИОННОГО ТЕХНИЧЕСКОГО РЕШЕНИЯ

Негативное воздействие термоциклов воды в футляре
При деформации футляра возможен риск повреждения изоляции
Футляр необходимо изолировать, футеровать, балластировать и обследовать

Высокая материалоемкость, стоимость и трудоемкость
Риски формирования условий для развития коррозии
Риск скопления воды (протечки и конденсат)

ПРОЕКТНОЕ РЕШЕНИЕ ЗУБ-КОЖУХ-ТЕРМО

Гарантированная защита трубопровода от механических повреждений при транспортировке, строительстве и эксплуатации.
Устранение работ по устройству стального кожуха в полевых условиях (+ футеровка и балластировка на подводном переходе).
Комплексное решение задач по защите, балластировке и повышению уровня безопасности трубопровода.

УСПЕШНЫЙ ПРОЕКТНЫЙ ОПЫТ

Промысловый нефтепровод м/р им. В. Филановского Заказчик – ПАО «Лукойл» 2013 год

Промысловый нефтепровод м/р им. Ю. Корчагина Заказчик – ПАО «Лукойл» 2016 год

Нефтепровод Арктического терминала Новопортовского НГКМ Заказчик – ПАО «Газпром нефть» 2014 год

Промысловый нефтепровод м/р им. А. Грайфера Заказчик – ПАО «Лукойл» 2020 год

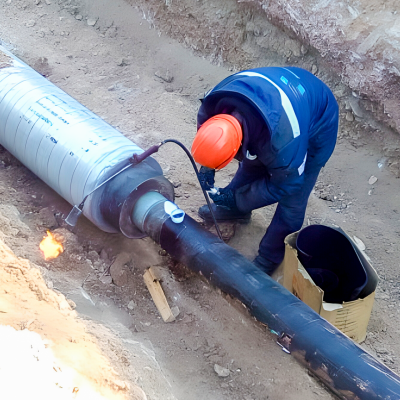

Промысловый трубопровод Даниловского НГКМ Заказчик – ЗАО «Иркутская нефтяная компания» 2018 год

Полное наименование проекта:
«Система транспорта нефти Даниловского НГКМ»

Заказчик: ООО «Иркутская нефтяная компания»

Проектировщик:
ООО «Газпром проектирование СПБ»

Генеральный подрядчик:
АО «Газстройпром»

Подрядчик ГНБ:
ОАО «Белтрубопроводстрой»

Метод строительства: ГНБ

Регион строительства
Иркутская область

Период строительства
2018 год

Толщина ППУ - 80 мм

Толщина ЗУБ-КОМПОЗИТ - 50 мм

Протяженность перехода:
2 перехода общей протяженностью 889 метров

РЕЗУЛЬТАТ

Применение комплексного решения по обеспечению антикоррозионной, теплогидроизоляционной зашиты, защиты от механических повреждений и балластировки трубопроводов линейных труб и стыковых соединений, позволяет обеспечить высокий уровень защищенности и надежности при эксплуатации трубопровода, сократив при этом тепловые потери перекачиваемого продукта на подводных переходах.
